在線式焊接線
本自動焊接線由??前端工作臺 → 哈巴熱壓焊?→ 治具翻轉?→ 烙鐵點焊?→ 后端工作臺組成。并采用分體式設計，可自由分離和組合搭配。
- 型號： HJX-1S05

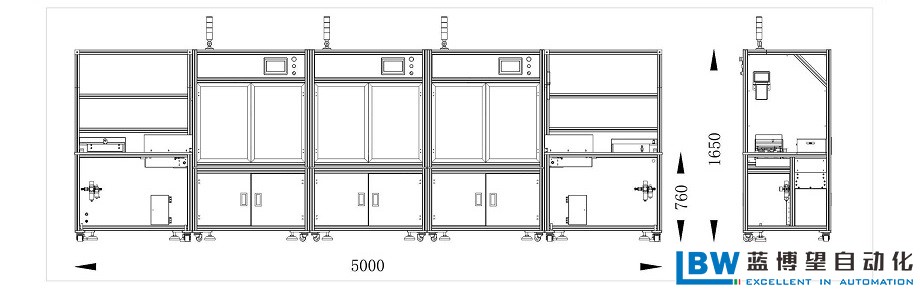

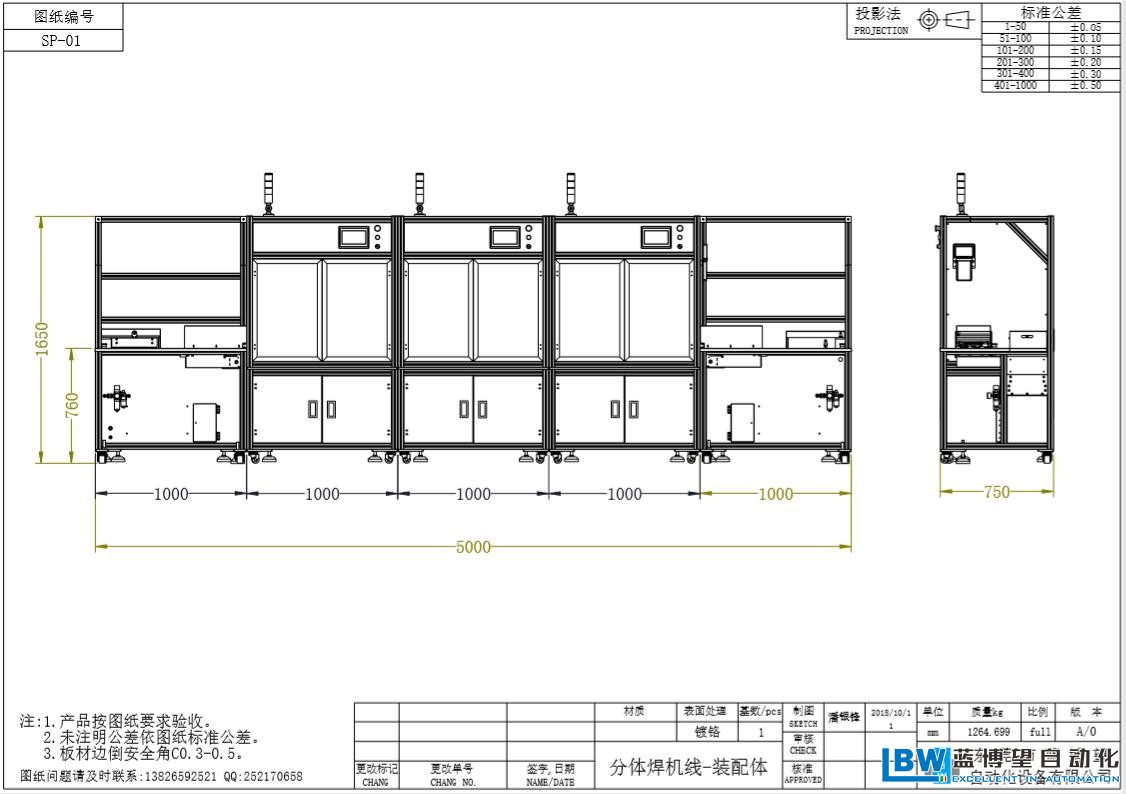

- 規格： L5000*W750*H1650
- 額定電壓： 220VAC
- 額定功率： 1.5KW
- 供應氣壓： 0.5~0.7MPa
本設備采用（前工做臺+熱壓焊+翻板+絡鐵焊+后工做臺）組成，分體式設計,并具備治具自動回流功能，可自由分離和組合成不同工能以適應不同的焊接環境需求，該設備具有經濟可復用等特性，適用于PCB上的插件，比如帶針腳的芯片、霍爾傳感器等各種鏈接件的焊接。
三軸伺服+絲桿驅動 重復精度可達±0.02mm。
具有翻板功能可雙面焊接。
分體式設計，可組合成不同的功能需求。
自帶治具升降式回流工能，減輕員工的工作強度。
采用脈沖熱壓焊錫機系統焊接穩定效果好。
烙鐵由知名品牌[QUICK快克]提供，其升溫快溫度穩定品質有保障。
烙鐵焊由XYZ三軸+第四軸 旋轉軸組成，可應對不同的焊接工況。

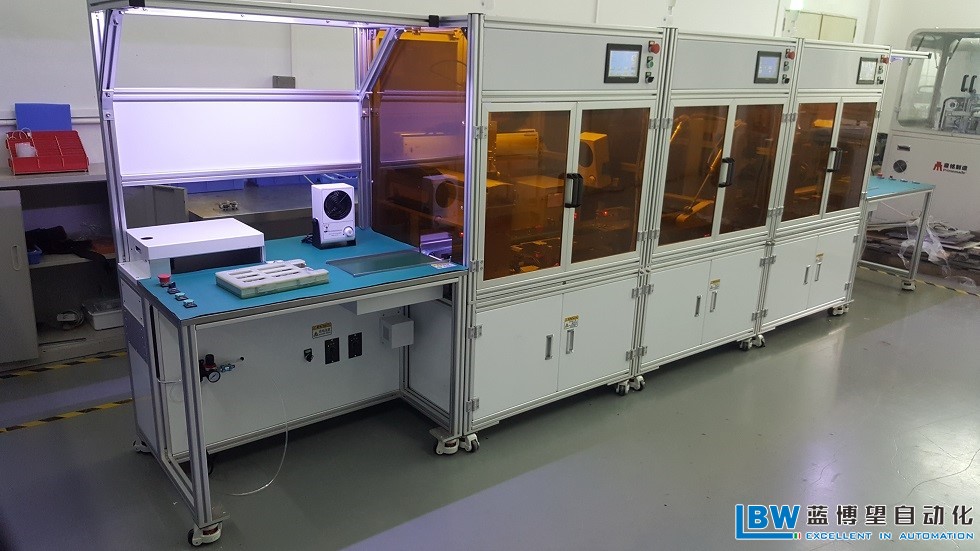

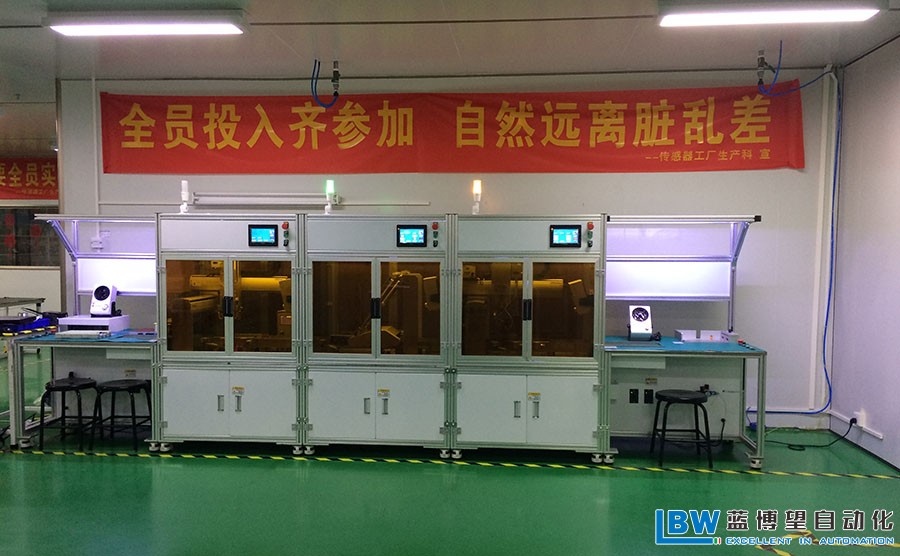

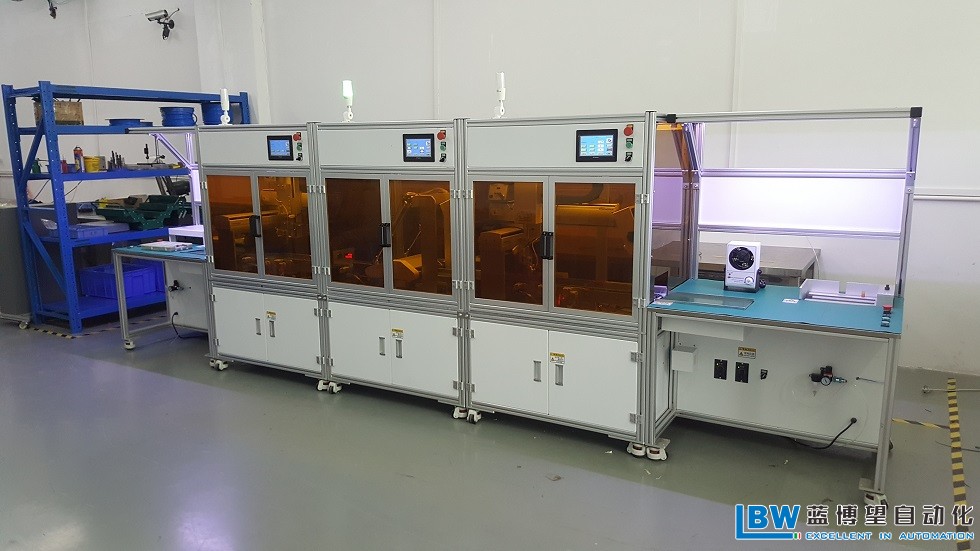

工廠設備實拍：
設備實拍：

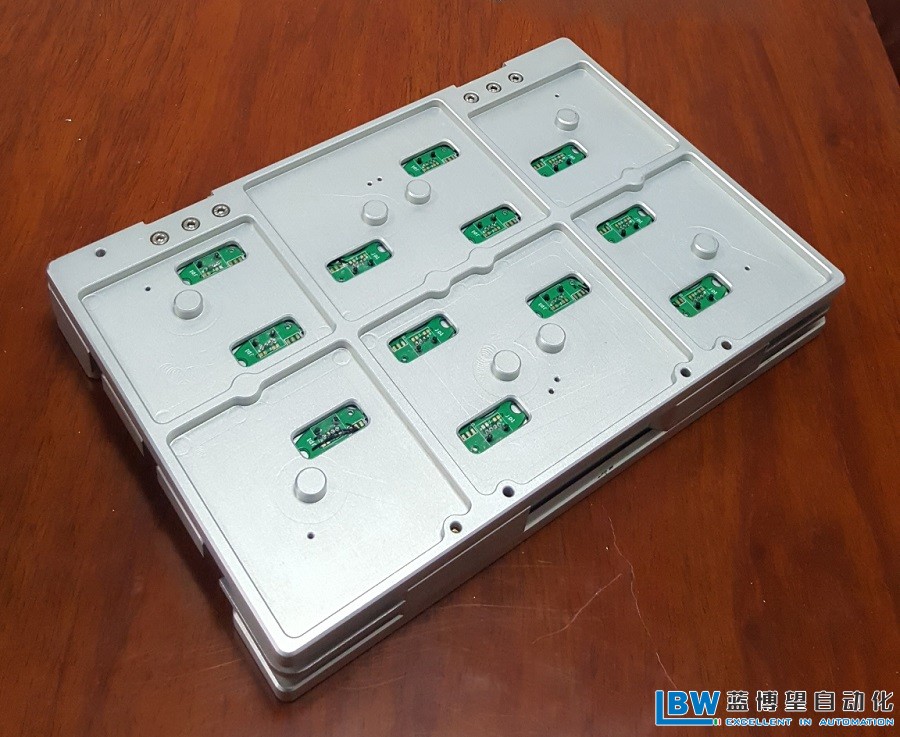

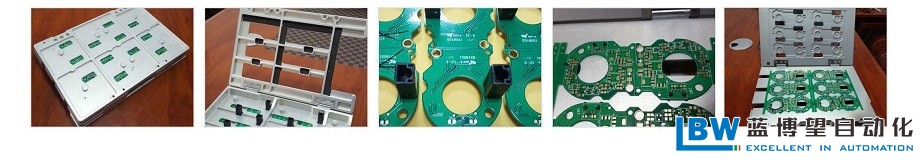

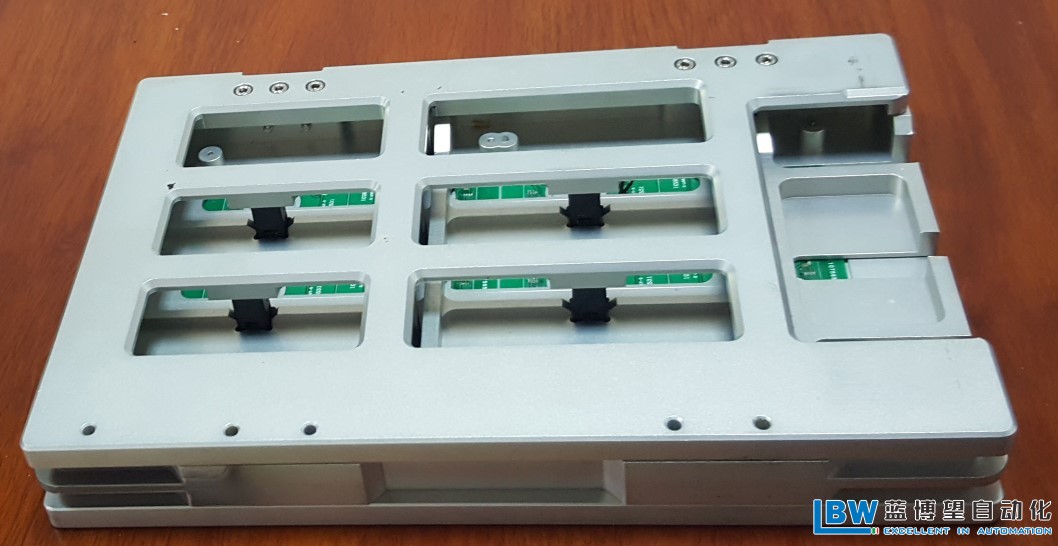

配套治具與樣品：
